Navicat做数据库设计

转载自http://www.macrozheng.com/#/reference/navicat_designer

1、数据库设计

打开模型

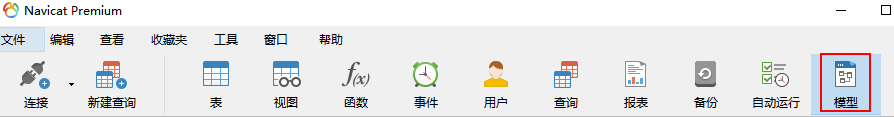

首先我们需要打开Navicat的数据库设计功能，该功能在工具栏中的模型按钮下，直接打开即可。

新建表

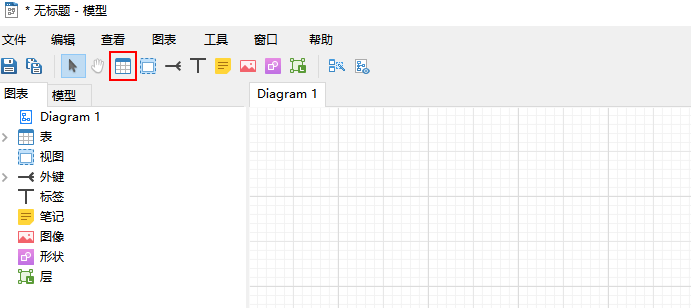

通过工具栏中的表按钮新建一张表；

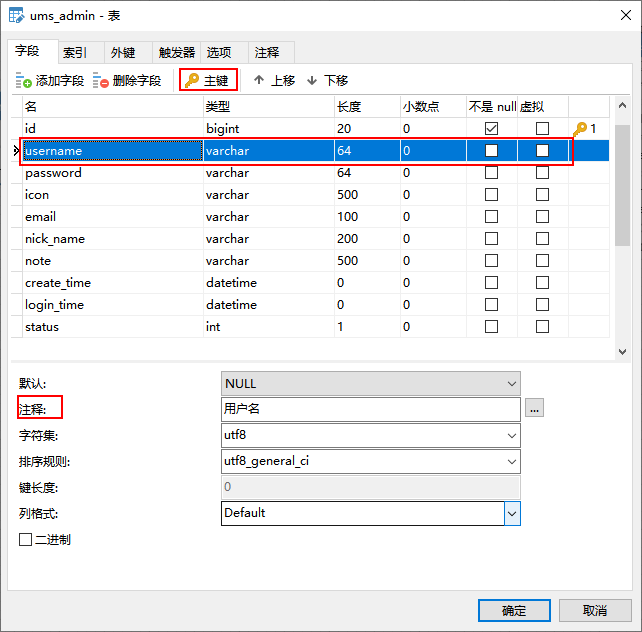

新建完成后通过双击设计表的界面，然后添加对应字段，这里新建了一张ums_admin表；

建立外键关系

如果我们的表没有外键，当表越来越多，关系越来越复杂时，我们就无法理清表与表之间的关系了，所以我们在设计的时候需要通过外键来标注表与表之间的关系。

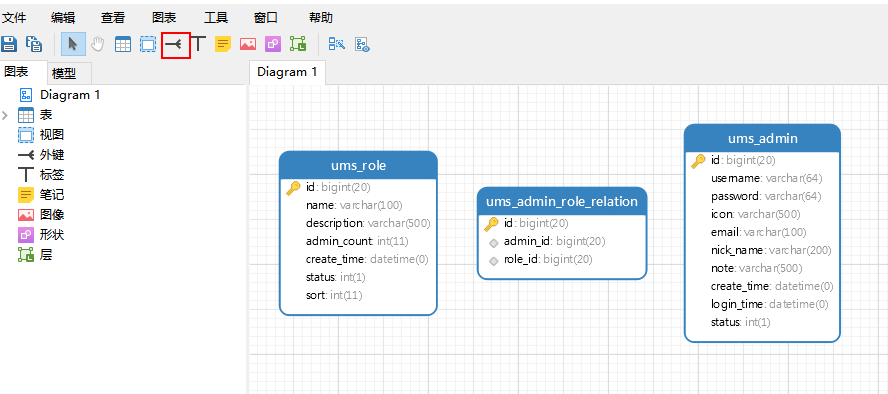

我们再新建两张表ums_role和ums_admin_role_relation用于演示建立多对多关系，并通过工具栏的外键按钮建立外键；

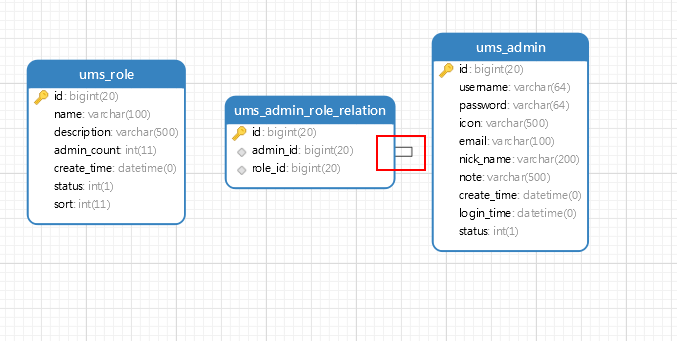

点击外键按钮后直接点击需要建立外键的字段，这里点击的是admin_id，之后你会发现多了一个小连线；

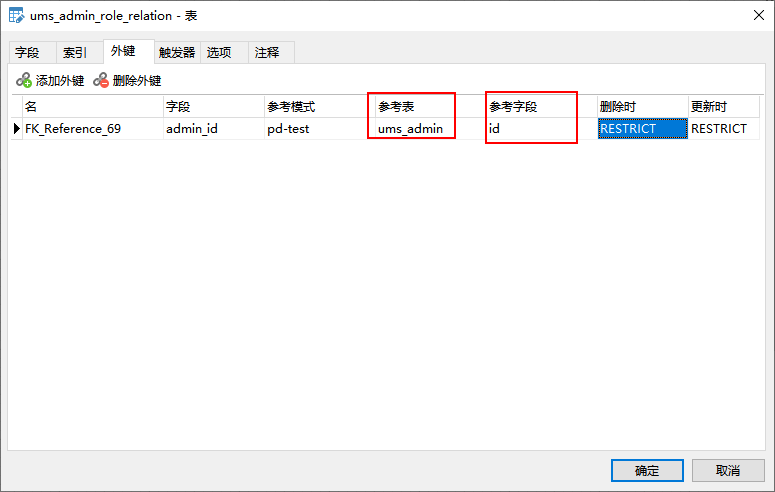

双击这个小连线进行外键的编辑操作，修改参考表为ums_admin，参考字段为id；

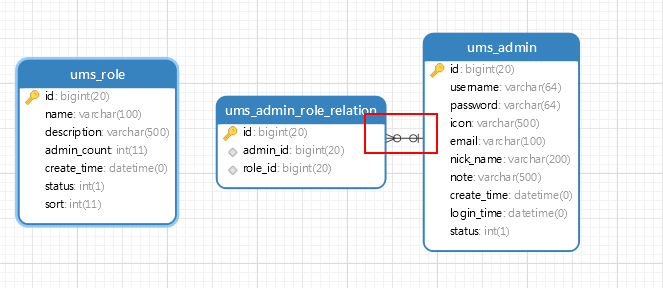

编辑完成后就会出现表示外键关系的连线了；

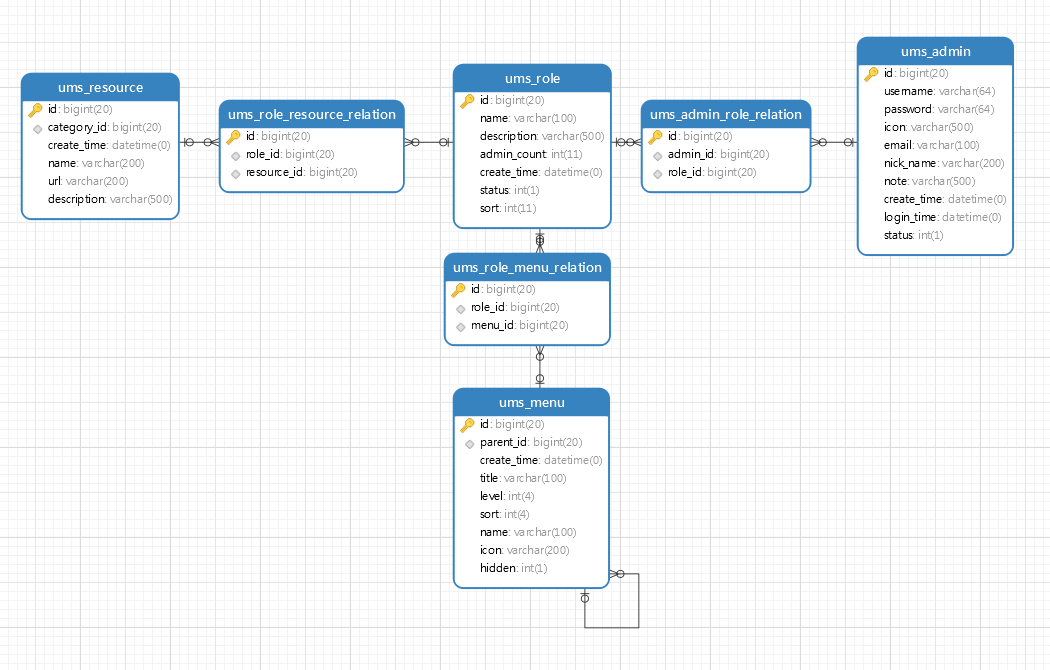

• 之后可以把整个mall项目权限管理模块的表都建立起来练习下，下面是建立完成后的效果；

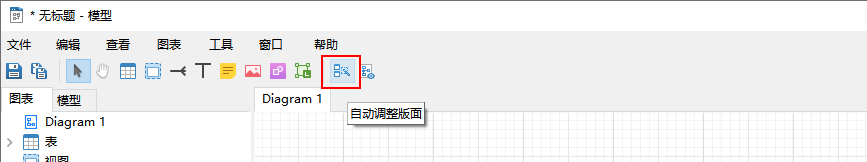

如何你觉得排版不好的话，可以点击下工具栏的自动调整版面功能，是不是个很贴心的功能呢！

2、导出SQL

我们一般在设计数据库的时候通过外键来建立关系，但是在数据库中往往不使用外键，通常通过逻辑来关联，所以在我们导出SQL的时候需要设置去除外键的生成。

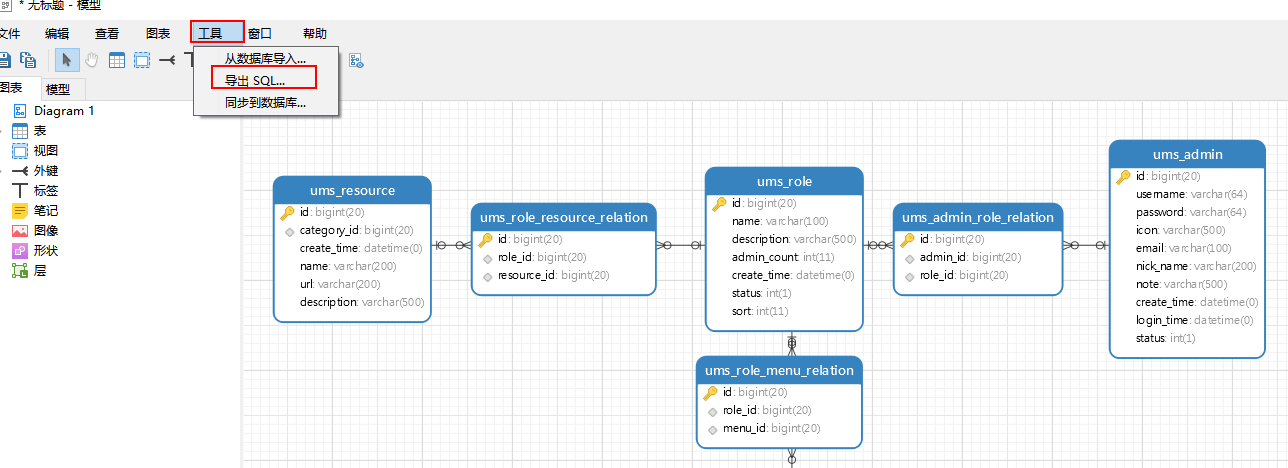

导出SQL功能在工具菜单下面；

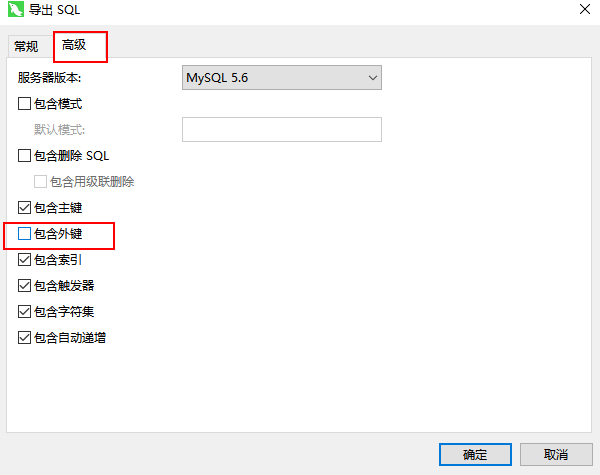

导出时需要在高级中去除外键的生成，点击确定就可以成功导出SQL语句了。

3、逆向工程

• 首先我们需要一份有外键关系的SQL文件，这里我已经生成好了，下载地址：https://github.com/macrozheng/mall-learning/blob/master/document/navicat/mall-ref.sql

• 之后将该SQL文件导入到数据库中，这里导入的是pd-test数据库；

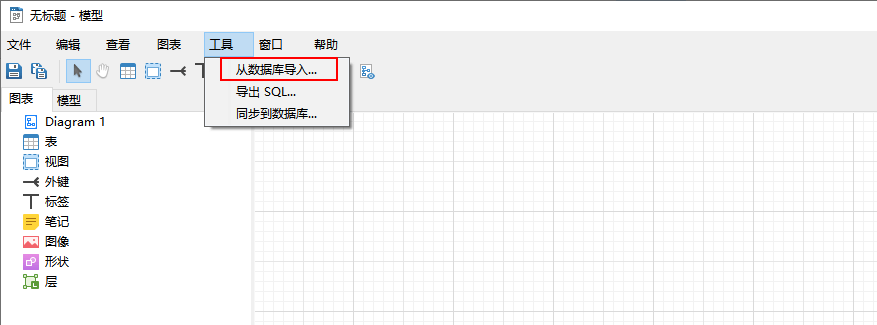

• 然后通过逆向工程从数据库中去生成数据库设计图，该功能在工具目录下面；

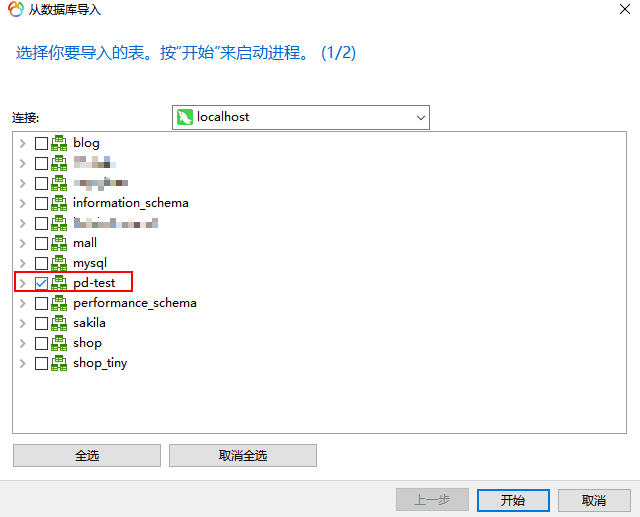

之后选择需要导入的数据库pd-test；

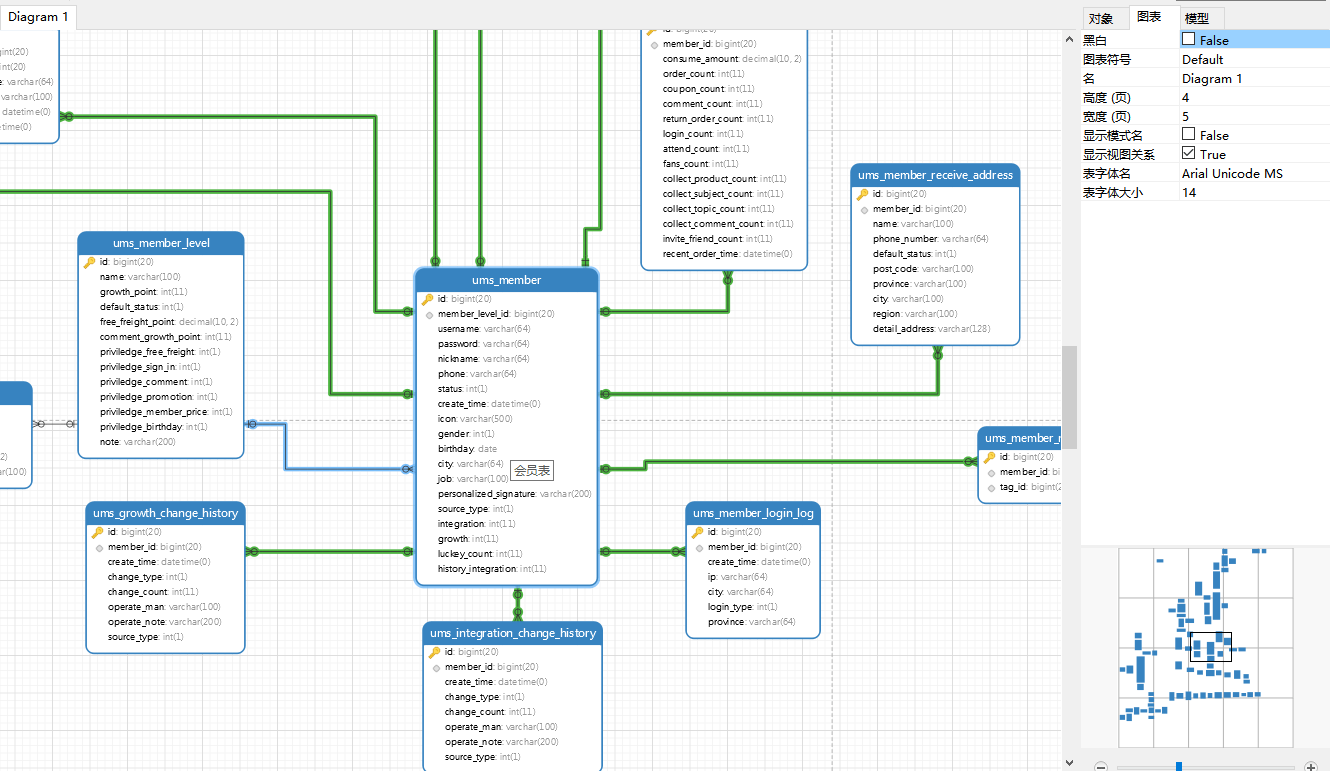

导入成功后就可以看到完整、有关系的数据库设计图了，大家可以按自己的喜好修改表的位置。
