体验分布式系统的监控工具Skywalking

2020/08/07

Skywalking是一个分布式系统的应用程序性能监视工具，专为微服务、云原生架构和基于容器（Docker、K8s、Mesos）架构而设计。SkyWalking 是观察性分析平台和应用性能管理系统。提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。支持Java, .Net Core, PHP, NodeJS, Golang, LUA语言探针，支持Envoy + Istio构建的Service Mesh。

转载自 https://www.fangzhipeng.com/architecture/2020/06/12/skywalking-test.html

1、安装ES

本案例将skywalking中的数据存储在elasticesearch中，需要提前安装好elasticsearch7.x，可以参考这篇文章（https://www.fangzhipeng.com/springboot/2020/06/01/sb-es.html）安装，当然skywalking也可以将数据存储在其他数据库中，比如mysql、infludb等。

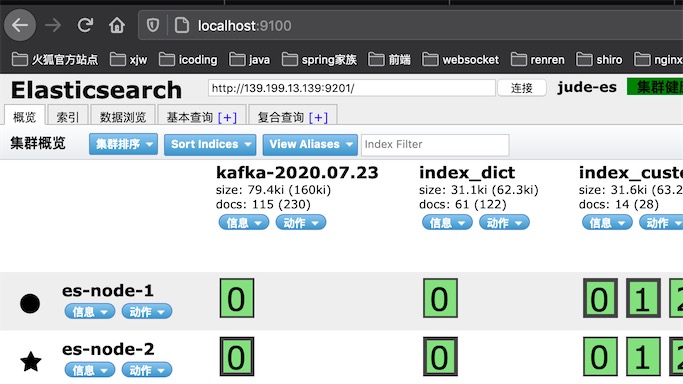

安装es有两种方式：直接下载tar解压安装或docker安装，这里不细说，安装完后通过elasticsearch-header访问，我的es的版本是7.6.1

2、skywalking

安装

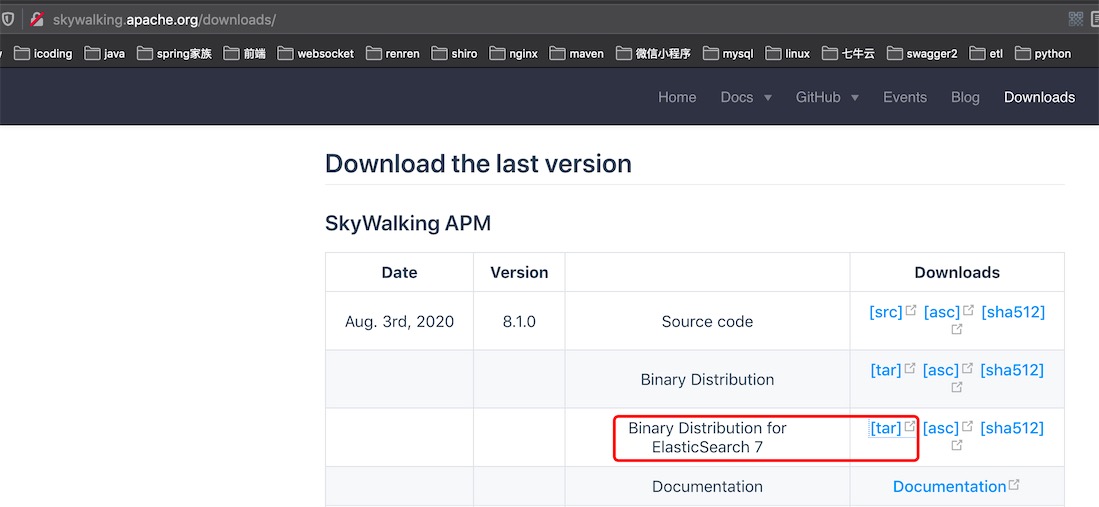

官方下载http://skywalking.apache.org/downloads/

# 下载
wget https://mirror.bit.edu.cn/apache/skywalking/8.1.0/apache-skywalking-apm-es7-8.1.0.tar.gz
# 解压
tar -xzvf apache-skywalking-apm-es7-8.1.0.tar.gz

目录解释

  • bin目录存放的是启动脚本，包含oapService.sh、webappService.sh等启动脚本
  • config是oap服务的配置，包含一个application.yml的配置文件
  • agent是skywalking的agent，一般用来采集业务系统的日志
  • webapp目录是skywalking前端的UI界面服务的配置

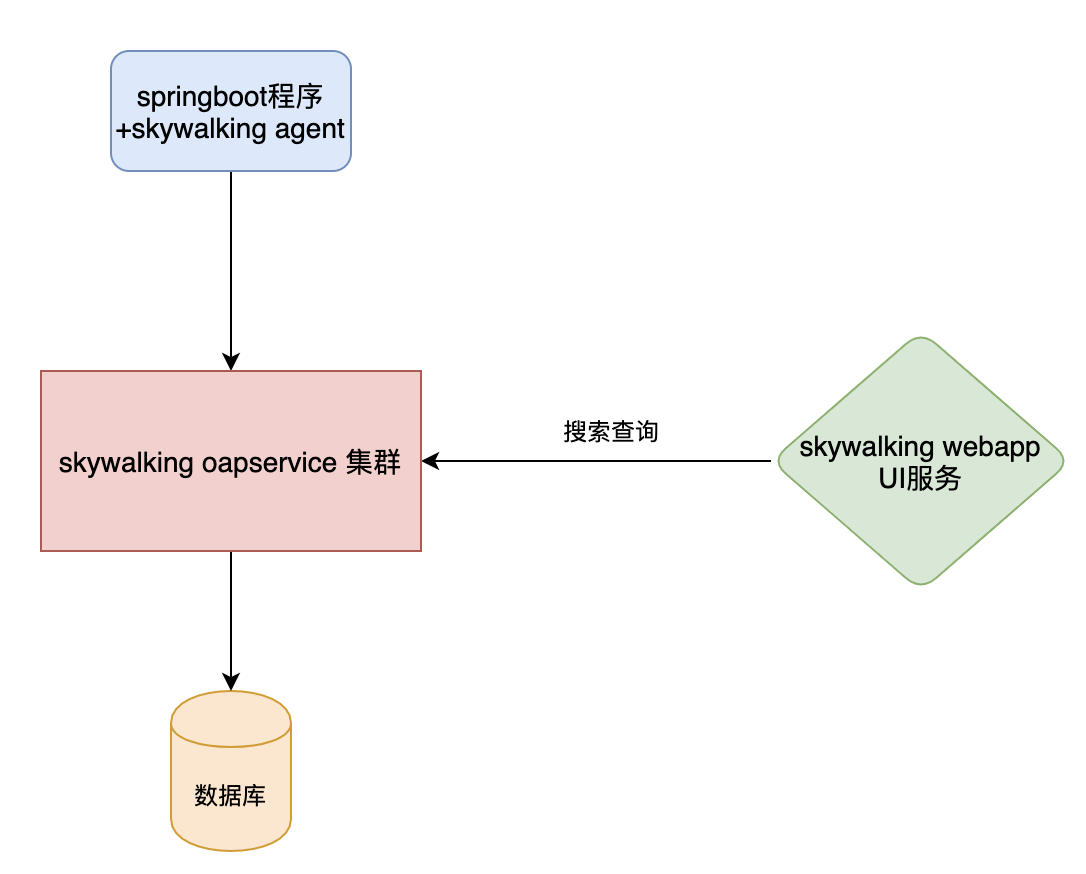

整体架构

上面4个角色解释：

  • Agent:

    与业务系统绑定在一起，负责收集各种监控数据

  • Oapservice

    负责处理监控数据的，Skywalking oapservice通常以集群的形式存在。

    接受skywalking agent的监控数据，并存储在数据库中（本案例使用elasticsearch）;

    接受skywalking webapp的前端请求，从数据库查询数据，并返回数据给前端。d

  • webapp

    前端界面，用于展示数据

  • 数据库

    用于存储监控数据的数据库，比如mysql、elasticsearch等

启动oapservice

1、修改oapservice的配置文件config/application.yml。

cluster:
  standalone:
storage:
	selector: ${SW_STORAGE:elasticsearch7}
	elasticsearch7:
    nameSpace: ${SW_NAMESPACE:"my-application"}
    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:localhost:9200,localhost:9201}
    protocol: ${SW_STORAGE_ES_HTTP_PROTOCOL:"http"}
    trustStorePath: ${SW_SW_STORAGE_ES_SSL_JKS_PATH:"../es_keystore.jks"}
    trustStorePass: ${SW_SW_STORAGE_ES_SSL_JKS_PASS:""}
    user: ${SW_ES_USER:"elastic"}
    password: ${SW_ES_PASSWORD:"elastic666"}
    indexShardsNumber: ${SW_STORAGE_ES_INDEX_SHARDS_NUMBER:2}
    indexReplicasNumber: ${SW_STORAGE_ES_INDEX_REPLICAS_NUMBER:0}
    recordDataTTL: ${SW_STORAGE_ES_RECORD_DATA_TTL:7}
    otherMetricsDataTTL: ${SW_STORAGE_ES_OTHER_METRIC_DATA_TTL:45}
    monthMetricsDataTTL: ${SW_STORAGE_ES_MONTH_METRIC_DATA_TTL:18}
    bulkActions: ${SW_STORAGE_ES_BULK_ACTIONS:1000}
    flushInterval: ${SW_STORAGE_ES_FLUSH_INTERVAL:10}
    concurrentRequests: ${SW_STORAGE_ES_CONCURRENT_REQUESTS:2}
    resultWindowMaxSize: ${SW_STORAGE_ES_QUERY_MAX_WINDOW_SIZE:10000}
    metadataQueryMaxSize: ${SW_STORAGE_ES_QUERY_MAX_SIZE:5000}
  • cluster.standalone集群以单体的形式存在
  • storage.elasticsearch7，存储使用elasticsearch7.x版本。
  • storage.elasticsearch7.clusterNodes填elasticsearch的节点地址

2、启动

[esuser@helloworld apache-skywalking-apm-bin-es7]$ ./bin/oapService.sh
SkyWalking OAP started successfully!

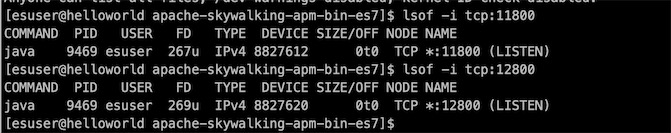

oapService服务暴露了2个端口，分别为(接收)收集监控数据的端口11800和接收前端请求的端口12800。

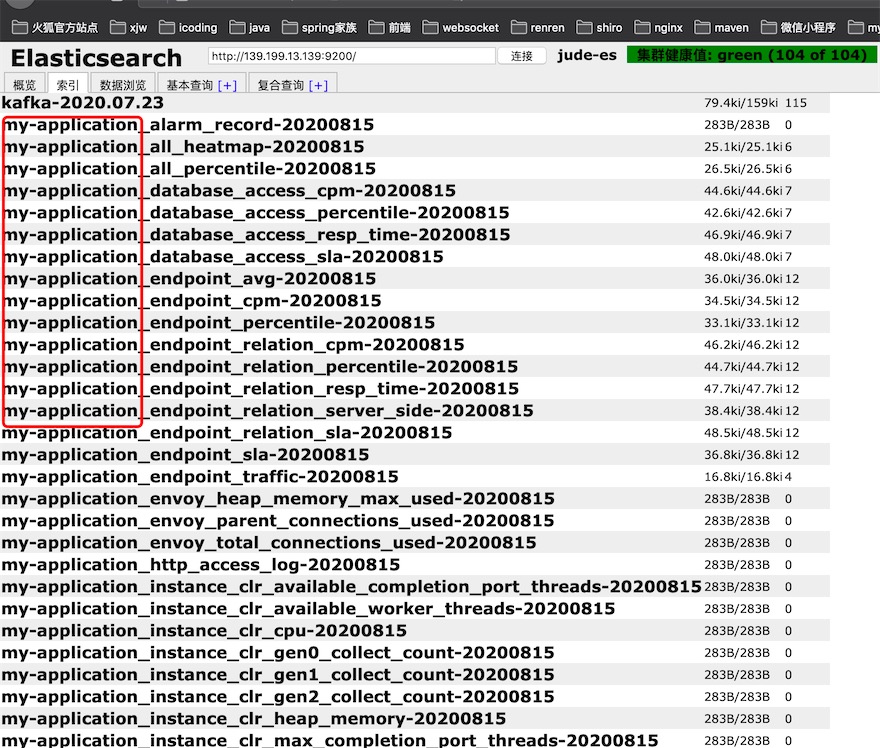

启动后，oapservice会在elasticsearch建立相应的索引，登录es-header查看es集群

启动webapp

skywalking webapp是用于展示数据的前端界面

1、在webapp目录下修改webapp.yml

[esuser@helloworld apache-skywalking-apm-bin-es7]$ cd webapp/
[esuser@helloworld webapp]$ vi webapp.yml
server:
  port: 8080  # webapp的启动端口
collector:
  path: /graphql
  ribbon:
    ReadTimeout: 10000
    # Point to all backend's restHost:restPort, split by ,
    listOfServers: 127.0.0.1:12800  # 填写Skywalking oapservice的12800端口。

2、启动

[esuser@helloworld apache-skywalking-apm-bin-es7]$ ./bin/webappService.sh
SkyWalking Web Application started successfully!

springboot项目集成

1、将agent目录拷贝到部署spring boot项目的机器里，修改agent的配置，配置文件是agent/config/agent.config：

[esuser@helloworld agent]$ vim config/agent.config
agent.service_name=${SW_AGENT_NAME:jacob-test-app}
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:127.0.0.1:11800}

# Logging file_name
logging.file_name=${SW_LOGGING_FILE_NAME:skywalking-api.log}

# Logging level
logging.level=${SW_LOGGING_LEVEL:DEBUG}

  • agent.service_name填和springboot的application.name即可，也可以随意取名字，但是不要和其他应用重名

  • collector.backend_service填写oapService服务的地址，端口填11800。

2、springboot工程打jar包复制到服务器上，以javaagent的形式启动springboot工程：

[esuser@helloworld ~]$ java -javaagent:/home/esuser/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar -jar boot-es-0.0.1-SNAPSHOT.jar
  • -javaagent:/root/skywalking/apache-skywalking-apm-bin-es7/agent/skywalking-agent.jar，指定javaagent的目录，即skywalking-agent.jar在机器上的绝对路径。

测试

[root@helloworld ~]# curl localhost:8089/testInsert
insert success[root@helloworld ~]#
[root@helloworld ~]# curl localhost:8089/testGetAll

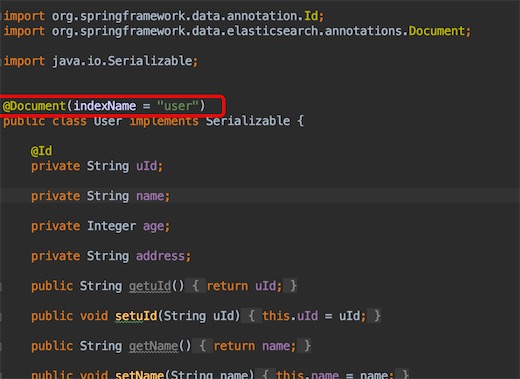

springboot工程启动会建立es的索引映射

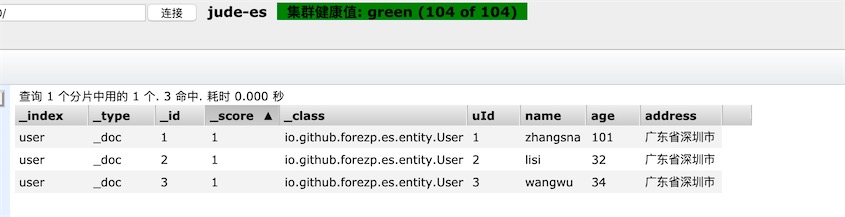

调用testInsert插入数据

云服务器开放skywalking webapp的端口8080，浏览器访问http://ip:8080/

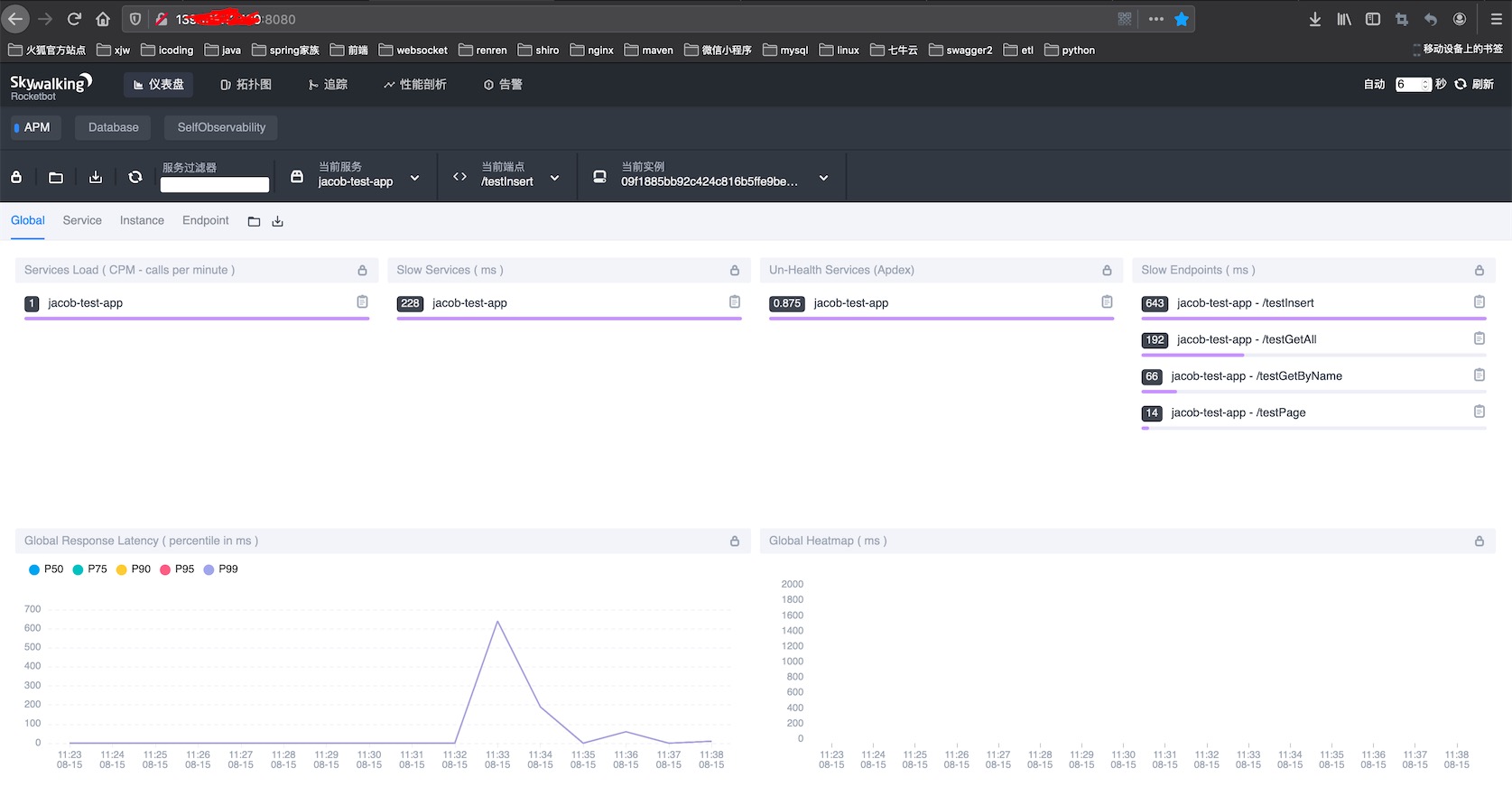

仪表盘

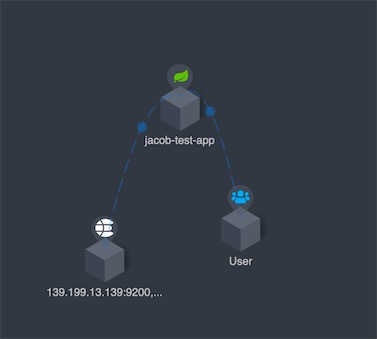

拓扑图

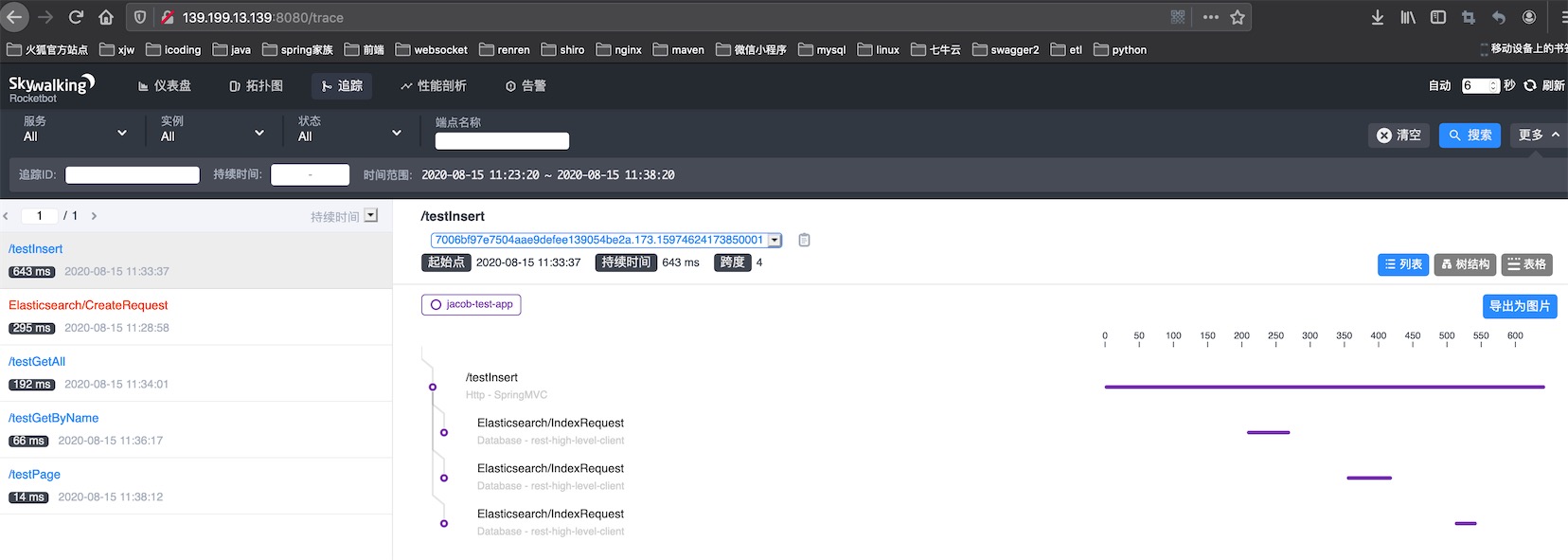

追踪接口数据

关闭

# 查看java进程
[esuser@helloworld ~]$ jps
kill 进程ID

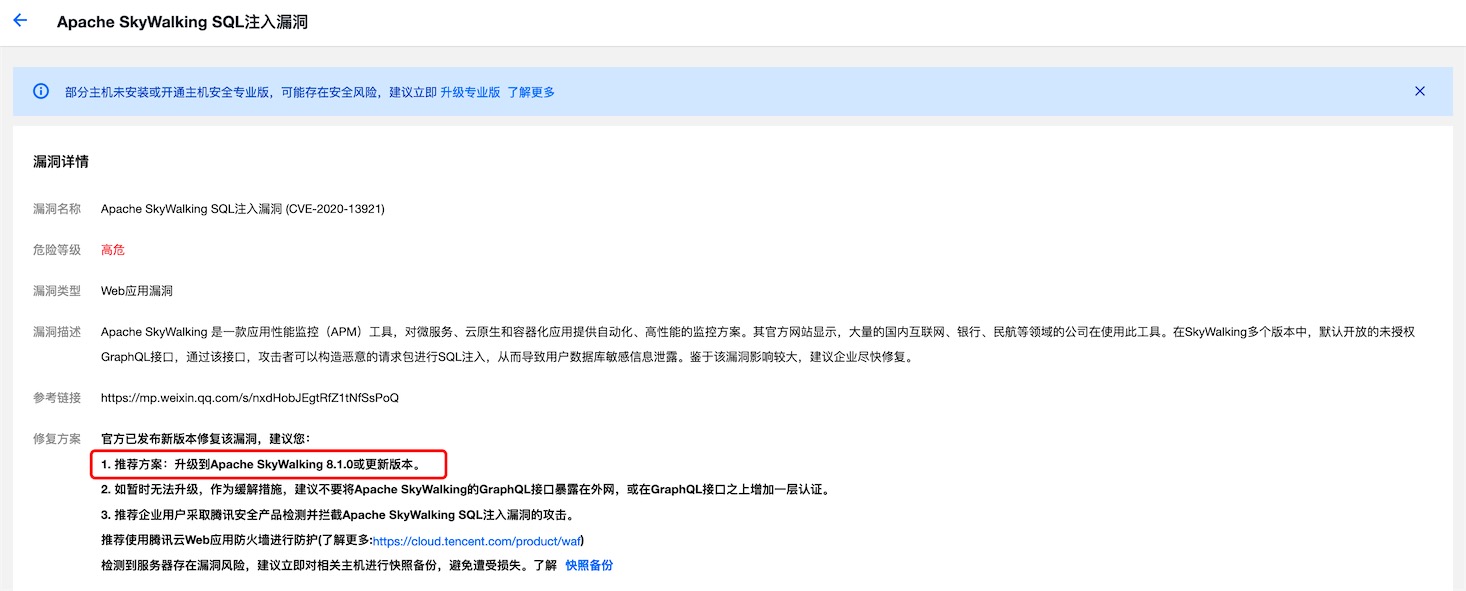

3、skywalking安全漏洞

源码下载

https://github.com/forezp/distributed-lab/tree/master/boot-es
